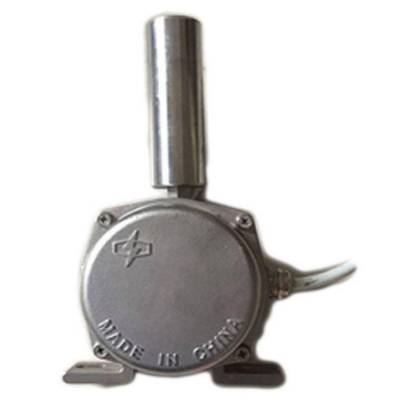

杭荣HQDQ-BPPXN/HN67(触点容量AC380V )不锈钢跑偏开关

杭荣电气的两跑偏开关、防爆两跑偏开关、防爆跑偏开关、跑偏控制器、跑偏开关、防偏开关、皮带监测装置，型号 380v  220v 2A 3A

HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45、XLPP-12-30、XLPP-11、XLPP-III、XLPP-20-35、

DPK-12-30、DPK-20-35、DPK-10-45、KPT1-12-30、KPT1-20-35、KPT1-12-35、KPT1-20-30、

GHPK-12-30、GHPK-20-35、GHPK-10-45、JHPK-12-30、JHPK-20-35、JHPK-10-45、GHLS-12-30、GHLS-20-35、GHLS-10-45、GYBP-12-30、GYBP-20-35、GYBP-10-45、FM1230、FM2035、GEJ30、FPK-12-30、FPK-20-35、FPK-15-30、FPK-10-45、DQK2-1-30B、PH12-30、YHP-12-30、

YHP-20-35、LKLT1-12-30、NST1-12-30、NST1-20-35、WHKP-12-30、WHKP-20-35、KBW-220P、FKB-10-45、FKB-12-30、FM-12-30、FKB-20-35、SBP-12-30、SBP-20-35、DWPK-12-30、

DWPK-20-35、DYPK-12-30、TLPK-12-30、DYPK-20-35、TLPK-20-35、DYPK-10-45、TLPK-10-45、BMB-QU-T05、LT10-DA

工作原理

两跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两跑偏开关的 组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两跑偏开关的组触点动作，可使输送机自动停车。

杭荣HQDQ-BPPXN/HN67(触点容量AC380V )不锈钢跑偏开关

特点

·结构简单实用、性能

·防尘、防震、防潮

·体积小、重量轻、寿命长

·安装方便，免维护

·输出信号既可与现场设备联锁使用，也可送达微机控制系统

·电源适应性广：24~380V

技术参数：

工作电压：24~380V

缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~60℃

环境湿度：＜90

重    量：2.5Kg

：

复位方式：自动复位

响应时间：＜2Ms

控制触点容量：3A-

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、 选配件：安装支架。

动作力：50±10N

杭荣HQDQ-BPPXN/HN67(触点容量AC380V )不锈钢跑偏开关安装说明

1、两跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一报警信号，3、4为常闭接点是二停机信号。

两跑偏开关又称防偏开关。用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可防止由皮带跑偏而产生的事故。本系列跑偏开关有两动作功能。一动作用于报警，二动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12°时，一开关动作，输出(报警信号)。当立辊偏转角度超过30°时，二开关动作，输出(停机信号)。

参数：电压：220V/380V/480V,

电流可选：2A、3A、4A、、6A、7A、8A、9A、10A.1
一开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二开关信号用于停机，将此信号接控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝/不锈钢制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

结构特点

开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机的保护装置。
