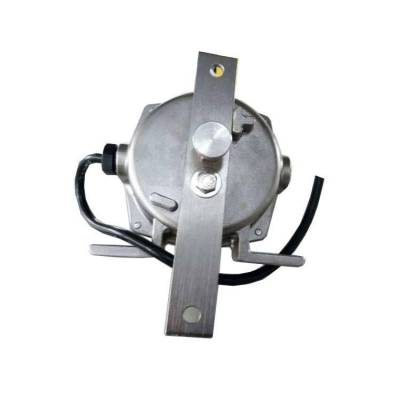

杭荣HQL52996M/PC304、304不锈钢双向拉绳开关

拉绳开关分为手动复位和自动复位两种，需要达到规定IP等。

自动复位：动作后能自动回到初始位置，但可能会造成误差启动。

手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

拉绳开关是带式输送机的保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到的应用。

杭荣HQL52996M/PC304、304不锈钢双向拉绳开关一、工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

杭荣HQL52996M/PC304、304不锈钢双向拉绳开关二、安装调整

拉绳开关应安装在输送机两边有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

杭荣HQL52996M/PC304、304不锈钢双向拉绳开关三、适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

因为它既有行程开关、微动开关的特性，同时又有传感性能，并且动作可靠、、频率响应、使用寿命长、抗干忧能力强、防水、防震、等特点。应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。

四、注意事项

1、先切断总电源，接着要用表测出火线，开关一定是要装在火线的一端。

2、将火线在的地方剪断，有两个接头了，拉线开关也有两个接头 。

3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，可以了。

7、 后旋好拉线开关的盖子，防止触电。
