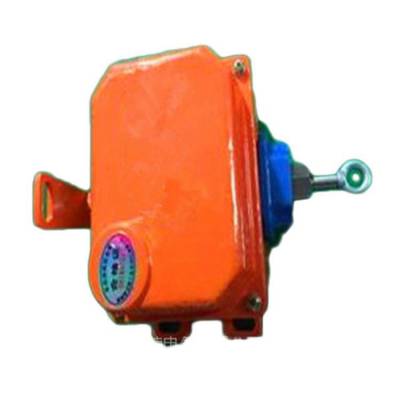

皮带输送机用拉绳开关T3Z 068-33YRG

拉绳开关/TQ 441
TQ 441-01/01Y-UE-R-M20
TQ 441-01/01Y-UE-R-M20-1572
TQ 441-01/01Y-M20-UE-R-1573
ZQ900-11
ZQ700-11
TQ700-02
卡子
管套
螺栓
紧线器
拉线

ES 51Z 10/1S
ES 41Z 10/1S
ZS 71 10/1SVD
ZQ 900-02
ZS 71 10/1SVD
ZQ 900-22
拉绳开关/T3Z068
T3Z 068-11yr-M20
T3Z 068-22yr
T3Z 068-33yr
T3Z 068-11yrg
T3Z 068-22yrg
T3Z 068-33yrg
钢丝拉线（米）
附件（卡子 管套螺栓紧线器）

紧急停止拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳每三米用一个有孔螺栓支撑，开关到固的距离不应超过24米，两开关间的距离不应超过48米。当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。拉线开关为，适应于室内外安装。表面经处理后可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。
EX-T3Z068-22YR-1637 金属外壳
两边操作/线长到 2 x 50 m
鲁棒设计
操动力
拉环复位（
电线张紧和断线检测
同一壳体的开关

B10d常闭触点（NC） 100.000
目标时间 20 年
注意
通用属性
产品名称 EX-T3Z 068
II 2D
Ex tD A21  T90° C, EN 60947-5-1, /EN 60947-5-5, EN *** 13850, EN 61241-0, EN 61241-1
符合指令 (Y/N) 有
原料
外壳的原材料 铸铁, 涂色
盖子材料 铸铁, 涂色
重量 4650 g
急停按钮(Y/N) 无
紧急停止拉绳开关EX-T3Z068-22YR-1637
机械参数
电路连接说明 螺丝连接
电缆截面
机械寿命 50000 操作次数
操动力 max.50 N (30 N 之内 绳索方向)
指示灯 (是/不) 无
钥匙复位(Y/N) 无
拉环复位（Y/N) 有
肯定断开角度 32°
肯定断开力矩 18 Ncm
肯定断开操作力 50 N
电线长度 max.2 x 50 m
注意 的电缆截面表示包括了导线和线耳
周围条件
周围温度
电气参数
转换元件说明 常开触点（NO）, 打开(NC)
转换原理 速动开关元件
辅助触点数量 2 件
接触点的数量 2 件
额定冲击耐压 Uimp 4 kV
额定缘电压 Ui 250 V
热测试电流 Ithe 10 A
应用类别 AC-15: 230 V / 2,5 A,
DC-13: 24 V / 6 A
保险容量 6 A D型玻璃保险
燃气防爆类别 无
气体防爆区 无
粉尘防爆类别 粉尘防爆保护、3类
粉尘防爆区 21, 22
注意
在 3 m，拉线需要支撑件，请见附件
开关行程图
注意 开关行程图
触点闭合
触点打开
设置范围
断点
肯定打开顺序/角度
VS NO 触点调节范围
V? NC触点可调节范围
N 行程后

拉绳开关T3Z 068-33YRG

紧急停止拉绳开关EX-T3Z068-22YR-1637
T3Z 068-22YRG
T3Z 068-11YR
T3Z 068-11YRG
T3Z 068-11YRS
T3Z 068-11YRSG
T3Z 068-22YR
T3Z 068-22YRS
T3Z 068-22YRSG
T3Z 068-33YR

拉绳开关T3Z 068-33YRGT3Z 068-33YRG
T3Z 068-33YRS
