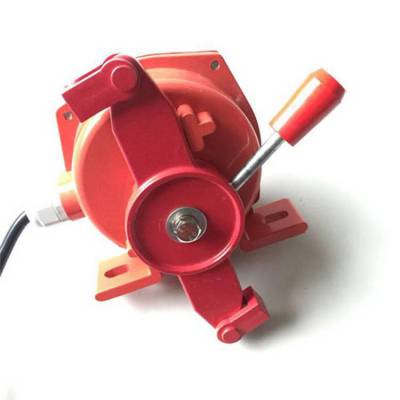

拉线开关T3Z 068-33YR 3

转换开关可应用于超重运输设备、升降门、舞台装备等领域，根据开关内相应的触头装置，可用来作为设备的定位或终止断开电源。开关是通过一转轴操动。

结构

开关的外壳为压铸轻金属材料，并进行材料处理，有搞海水浸蚀特性。开关的盒盖为热塑塑料。牢实，有搞化学腐蚀性能。开关的转轴为不锈钢材料，外部和内部通过一轴承连接。密封件搞油污影响，开关为。

应用：
基于矿山，采石，林业，发电等运输机械设备的严格要求，使用紧急拉线开关越来越重要。与紧急按钮开关相比，紧急拉线开关可在拉线任何一处来拉动开关。
功能：
拉线开关应如此安装，通过预先拉紧的拉线，使得两个串联连接的开机接通。此预拉力为200N，拉出行程约5.5mm。当拉力被操动时，两个开关中的一个开关被断开，此断开为肯定断开过程，因触头系统和拉线件连接可靠。即使当弹簧断裂也能使开关触头分开。另外，当拉线被拉断时，另一个由预拉而接通的开关断开。
拉线开关的总行程为11面膜，其中5.5mm为预拉距离，终端行程为5.5mm。带锁定机构开关使被锁定次位置上。拉线开关的横向拉力为280N，也有二种标号的拉力可供选择：1572=70N及-1573=40N。此外应注意，拉线开关不应横向（沿拉线方向）来操动，这样将大大减少所需的操动力。通过下压开关上所带的手动按钮便可使被锁定的拉线开关恢复到正常的工作位置。对使用钥匙型的复位装置，需将钥匙逆时针旋转复位位置即可，只有当钥匙转回原位，这时开关功能复原，同时钥匙即能拨出。
转换元件说明 常开触点（NO）, 打开(NC)
转换原理 爬行电路元件
关闭器数量 1 件
开启数量 1 件
额定冲击耐压 Uimp 800 V
额定缘电压 Ui 32 VDC
热测试电流 Ithe 10 A
应用类别 AC-15: 230 V / 4 A,
DC-13: 24 V / 1 A
必需有额定短路电流保护 1000 A
保险容量 6 A D型玻璃保险
尺寸
- 宽度 170 mm
- 度 189 mm
- 深度 274 mm
