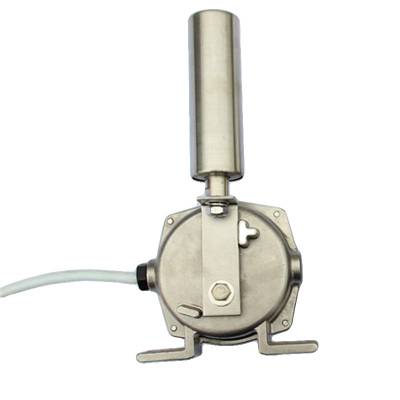

HSPD-102C-SSAC/DC24-380V槽形皮带输送机用跑偏开关

技术指标：

1．额定电压：AC380V

2．额定电流：5安

3. 触点数量:二组独li的常开、常闭接点

4．外壳防护级别：DT型尘密外壳，防护等级IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通讯接口：RS485地址编码 联wang通讯（对后缀BM的型号youxiao）

产品特点：

坚固的铸铝外壳、静电防腐涂装适应于恶劣工厂环境安装

在恶劣环境也可使用

使用高性能的微动开关和无需要维护的铜管技术

产品说明：

跑偏开关是用于检测带式输送机输送带跑偏量的产品，对于输送带在出现跑偏的情况下起到自动baojing和停机的一种anquan保护装置。有两级角度，一般常用的是：yiji角度为：10、12、20.二级角度为：30、35、45.

用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动baojing和停机的保护装置。用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备

主要偏差开关常见的分类：

1、地址编码型偏差开关

地址码跑偏开关是基于现场总线技术xlline普通跑偏开关，实现地址码的功能。适用于长带式输送机作为远程监控现场设备的运行，解决了工人们发现故障点的不便之处。xlline总线可与各大厂家的PLC与计算机接口的灵活链接的实现。

2、接线腔型开关

结型腔的偏差开关是在普通型开关的基础上，带有一个防水的接线腔，现场控制电缆可直接连接到接线室，使电缆接头端接，虚接造成故障。

3、普通型开关

我们经常看到的双级偏差开关普通型偏差开关。输送带两侧设置垂直辊，垂直辊垂直于输送带的边缘，输送带在输送带两侧，在常规带式输送机中常用。

检修流程：

1、开关成对安装于皮带机两侧，立辊与皮带带边垂直，位置应该处于FM2035跑偏开关立辊的35mm-45mm之间（从下至上）。立辊和皮带边的距离应在50~100mm。如有偏差，请调整。

2、检查跑偏开关外面螺栓有无松动和缺少现象。

3、检查开关密封性是否完好，内部是否出现积水、潮湿、锈蚀等现象，如有应重新紧固，或Lian系我公司维修和更换新的跑偏开关。

4、跑偏开关光洁度，是否出现掉漆、锈蚀等现象。如有应进行清洁和重新喷漆。

5、确保开关铭牌清晰完整。

6、确保开关接线处紧固。

7、确保跑偏开关电缆完好无破损，如有，需要更换。

安装与使用：

将跑偏开关固定在支架上，然后hanjie在胶带机架上

立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为50~100mm

胶带位于立辊下端1/3处

每50m胶带可安装跑偏开关一对
