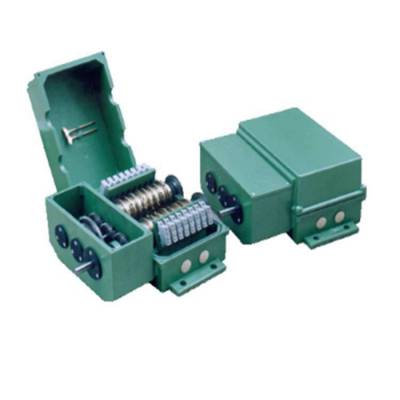

杭荣TB20H29-DH主令控制器220V

产品说明

亦称接触器式控制器。因为它的动、静触头的动作原理与接触器jiqi类似。至于二者的不同之处，仅仅有别于凸轮控制器是凭借人工操纵的，并且能换接较多数目的电器，而接触器系具有电磁吸引力实现驱动的远距离操作方式，触头数目较少。

是一种大型的控制电器，也是多档位、多触点，利用手动操作，转动凸轮去接通和分断通过大电流的触头转换开关。凸轮控制器主要用于起重设备中控制中小型绕线转子异步电动机的启动，停止，调速，换向和制动，也适用于有相同要求的其它电力拖动场合

结构及尺寸

采用压铸铝件，密封、防尘、防水、防腐，具有体积小，重量轻等优点。定位棘轮是由3mm厚钢板冲压而成的，并经过良好的热处理而获得良好的性。外部罩为1.5mm冷轧（不锈钢）冲压而成。

凸轮组由凸轮片、刻度盘、蝶形弹簧、销紧螺母、凸轮轴组成，凸轮片上有调节角度用的调节孔，与配备的调节手柄可方便进行凸轮片的角度调节。可以直观的从刻度盘上读取凸轮片的调节角度。

凸轮的感应面由2片凸轮片组成，每个凸轮片的感应面为180°(可按照用户需要制作成30°或其他角度)，当接近开关采用常开式时，凸轮调节面可达0-360°。当接近开关采用常闭式时凸轮调节面为0-180°。如果客户需要使用常开时接近开关，并且凸轮调节面在180°

工作原理

凸轮控制器的转轴上套着很多(一般为12片)凸轮片，当手轮经转轴带动转位时，使触点断开或闭合。例如:当凸轮处于一个位置时(滚子在凸轮的凹槽中)，触点是闭合的;当凸轮转位而使滚子处于凸缘时，触点就断开。由于这些凸轮片的形状不相同，因此触点额闭合规律也不相同，因而实现了不同的控制要求。

手轮在转动过程中有11个档位，中间为零位，向左、向右都可以转动5档。

用途

凸轮控制器应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度，改变其的感应时间。基本元件由凸轮脉冲盘、刻度盘、角度调节盘、电子接近开关构成。各部件之间用垫片隔开，并通过刻度盘键槽与刻度盘凸键相连，其中脉冲盘是由两个半径相差3mm半圆形盘组成，与角度调节盘固定连接，并用外壳罩住，具有结构紧凑、、调整方便等特点。开关与凸轮片不接触，无火花、无压力，迅速地发出指令，动作灵敏可靠。
