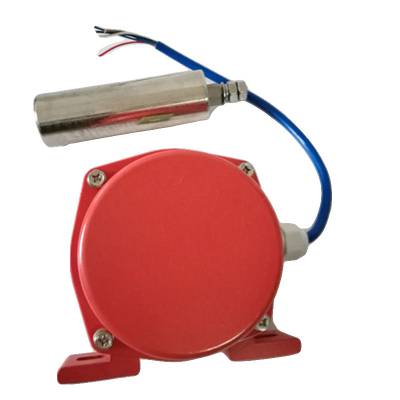

杭荣TLP-121跑偏开关滚轮

产品说明：

跑偏开关是用于检测带式输送机输送带跑偏量的产品，对于输送带在出现跑偏的情况下起到自动baojing和停机的一种anquan保护装置。

有两级角度，一般常用的是：yiji角度为：10、12、20.二级角度为：30、35、45.

用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动baojing和停机的保护装置。用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

分类：

跑偏开关有普通型的、接线腔型、地址编码的。

普通型的就是以上所说两级跑偏开关；

接线腔型跑偏开关是在普通型跑偏开关的基础上自带一个防水接线腔，现场控制电缆可直接接入接线腔，电缆接头受潮、虚连造成的故障。

地址编码型跑偏开关是在普通跑偏开关的基础上ronghe了XLline现场总线技术，实现了地址编码功能。适用于较长带式输送机作为远程监测现场设备的运行情况，解决了工人寻找故障点所带来的不便。

地址编码型两级跑偏开关与综合保护仪（wang关）通过XLline现场总线方式连接，*大支持128个地址，且同一地址可多个开关同时使用，其*大特点是只需一条两芯电缆即可同时完成数据传输且无需电源供电。

XLline现场总线*终可实现与各大厂家PLC和计算机接口灵活链接。

产品特点：

坚固的铸铝外壳、静电防腐涂装适应于恶劣工厂环境安装

在恶劣环境也可使用

使用高性能的微动开关和无需要维护的铜管技术

技术指标：

1．额定电压：AC380V

2．额定电流：5

3. 触点数量:二组单独的常开、常闭接点

4．周围环境温度：-25～80℃

5．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

6．外形尺寸：壳体L×W×H（mm）190×135×100。

7．操作力：5～7㎏

8．通讯接口：RS485地址编码

安装说明：

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架hanjie，跑偏开关与跑偏开关支架用螺栓固定。

检修流程：

1、开关成对安装于皮带机两侧，立辊与皮带带边垂直，位置应该处于FM2035跑偏开关立辊的35mm-45mm之间（从下至上）。立辊和皮带边的距离应在50~100mm。如有偏差，请调整。

2、检查跑偏开关外面螺栓有无松动和缺少现象。

3、检查开关密封性是否完好，内部是否出现积水、潮湿、锈蚀等现象，如有应重新紧固，或Lian系我公司维修和更换新的跑偏开关。

4、跑偏开关光洁度，是否出现掉漆、锈蚀等现象。如有应进行清洁和重新喷漆。

5、确保开关铭牌清晰完整。

6、确保开关接线处紧固。

7、确保跑偏开关电缆完好无破损，如有，需要更换。
