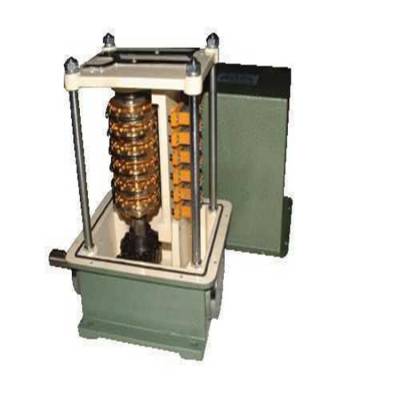

杭荣TG3H29-GK矿用自动化设备电子凸轮控制器

产品简介：

应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度可以相应的改变其感应时间。基本元件由凸轮脉冲盘、刻度盘、角度调节盘、电子接近开关构成，各部件之间用垫片隔开，并通过刻度盘键槽与刻度盘凸键相连，其中脉冲盘是由两个半径相差3mm半圆形盘组成，与角度调节盘固定连接，并用外壳罩住，有结构紧凑、、调整方便等特点。开关与凸轮片不接触，无火花、无压力，迅速地发出指令，动作灵敏可靠。

常用的凸轮控制器外形、结构及符号，它们都由静触点、动触点、杠杆、凸轮、转轴和手轮组成。

杭荣TG3H29-GK矿用自动化设备电子凸轮控制器

工作原理：

凸轮控制器的转轴上套着很多(一般为12片)凸轮片，当手轮经转轴带动转位时，使触点断开或闭合。例如:当凸轮处于一个位置时(滚子在凸轮的凹槽中)，触点是闭合的;当凸轮转位而使滚子处于凸缘时，触点断开。由于这些凸轮片的形状不相同，因此触点额闭合规律也不相同，因而实现了不同的控制要求。

手轮在转动过程中有11个档位，中间为零位，向左、向右都可以转动5档。

杭荣TG3H29-GK矿用自动化设备电子凸轮控制器

功能：

1.角度传感器：值型旋转编码器(Resolver)，IP 等≒65,抗震、耐油污可使用在环境较差的场所；
2.角度/SPM 显示：SPM >10 时,显示SPM 值,SPM ≦10 时,显示角度值，停车时显示角度值；
3.顶点全自动停车功能：运行中动态跟踪，全自动计算提前角，并用凸轮输出停车；
4.下死点（180度）任意设定功能：无须机械调整传感器的安装；
5.电子凸轮控制器功能：8或16组电子凸轮供机床设计使用；
6.可软件密码锁定设定功能：机床设置分开放，利于管理；
7.角度传感器正/反转设定功能：方便机床机械设计；
8.计数：6 位数X1 组，比例设定，产量到达即刻停机；
9.机械运转动作侦测功能：防止机床本身的误动作；
10.有通讯功能：a.设定值可由LCD型人机直接设定，b.还可连接外部显示器，实现机床双面显示；
11.可显示剎车惯量功能：便于及品质管理及机械保养，数字式显示装配.
12.异常信息显示功能：在运转中（含操作时）如有异常现象发生，会以代码显示，便于维护

杭荣TG3H29-GK矿用自动化设备电子凸轮控制器

1、用温度范围：-25℃--75℃，24小时内其平均温度不超过35℃。

2、安装地点相对湿度*温度为45℃时不超过50，20℃时不超过90

3、安装地点海拔度不超过2500米。

4、***的介质中，且介质中无足以腐蚀金属和破坏缘的气体及导电尘埃。

5、在没有雨雪侵入的地方

6、无摇动和冲击震动的地方

杭荣TG3H29-GK矿用自动化设备电子凸轮控制器

使用保养：

1 按照电器原理图的要求，分别逐档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如不符，应予以调整，导线由基座下端两接线孔引出。

2 通电前bixu检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。

3 通电后应按相应凸轮控制器细心检查电动机运转情况，若有异常，应立即切断电源，待查明原因后方可继续通电。

4 控制器应当按要求经常检修:a 螺钉联接部分bixu紧固，特别是触头接线螺钉b 摩擦部分应经常保持一定的润滑c 触头表面应无明显熔斑，烧熔的部分用细锉刀精心修理，不可用砂纸打磨d 损坏的零件要及时更换。

杭荣公司部分产品：

TDB12H29-PH、TDB12H29-PT、TDB12H29-DK、TDB12H29-DH、TDB12H29-GK、TDB12H29-GH、TDB20H29-NK、TDB20H29-NH、TDB20H29-NT、TDB20H29-PK、TDB20H29-PH、TDB20H29-PT、TDB20H29-DK、TDB20H29-DH、TDB20H29-GK、TDB20H29-GH
