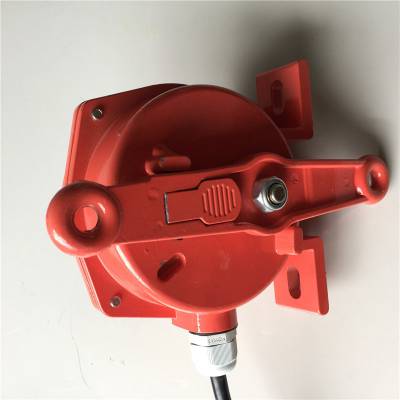

胶带机综合保护仪ZB02-1-WX拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。对人身及设备的保护作用。

一、技术参数：

复位方式：Ⅱ型手动

接点数量：常开，常闭

接点容量：≤AC380V 2A

缘电压：AC1000V试验1分钟

输出接点数量：一开一闭一组转换接点

可靠性：无故障工作1万次

重量：2KG

材质：压铸铝、重量轻、散热，抗磨损，适应环境强。

二、工作原理：

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

三、产品特点：
1、拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
2、通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
3、坚固的铸铝外壳，为，的环境可选择的表面处理。
4、整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
5、结构件设计紧凑。
6、醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
7、附件，包括钢丝绳、绳夹及拉线支撑螺栓。
8、手动杠杆复位。

四、安装调整：

拉绳开关应安装在输送机两边有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

五、规格：
外壳: 铸铝,油漆喷绘
外盖: 热塑塑料,玻璃纤维增强
操动： 拉线被拉或断开
：
接线方式： 螺丝接线
电缆直径 2.5mm
电缆 2XM20(根据需要也可以Pg接口)
Ui: 400V
Ith: 6A
使用类别: AC-15
Ie/Ue  4A/230VAC
机械寿命: >1百万次动作
拉绳长度; 20m
操动力; 约为100N轴向力(拉线不需预拉紧)
触头; 1常闭/1常开(速动触头)或2常闭(缓动触头)常闭触头为肯定断开,符合VDE和欧洲EN
解锁方式; VD直压头
VS钥匙
短路保护; 6AT外端

六、部分产品：

拉绳开关LXA-02GKH 220V 1

跑偏开关XRDZX51-50

双向拉绳开关JSB/KLS-1 JB/T

翻车机限位开关MV7H 330-11y-M20

接近开关NCB40-FP-A2-T-P1

伸缩头工位接近开关 XS630B1MAL2

回转零位限位开关NCB40-FP-A2-T-P1

KBW-220P防爆两跑偏开关

JPKJ-S/Z(JPK2、LLD1、JSB-KPP)系列两跑偏开关

磁性开关 CK3-Y 220V

JJSB-KPP-Z/S两跑偏开关
