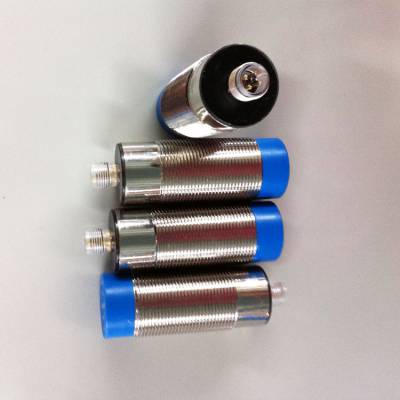

LR6.5QBF15DNC-E1接近开关产品说明：

接近开关是一种与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置控制指令

技术参数：

1、本体材质：A.B.S

2、填充物：Epoxy

3、大功率：10W

4、大开关电压：100 VDC

5、大开关电流：0.

6、小崩溃电压：220 VDC

7、大负载电流：1.0A

8、大接蚀电阻：100 mΩ

9、小缘电阻：108 Ω

10、释放时间：0.1 ms Max

11、感应时间：0.4 ms Max

产品特点：

在各类开关中，有一种对接近它物件有“感知”能力的元件位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。但不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。

注意事项：

1、严禁在接通电源的状态下接线，严格按接线图上的标色接线。 　

2、开关感应面与被测体之间的距离应该取额定动作距离的80]以内，以开关可靠工作。 　

3、接近开关一般不宜串、并联使用，如有需要，建议用中间继电器串、并联来驱动负载。 　

4、直流型开关必须使用直流稳压电源供电，电压纹波小于10]（vpp）。 　

5、二进制开关（不论直流还是交流）必须先经负载再接电源，否则将损坏开关。 　

6、温接近开关的工作电压不允许超过其规范值。

接线说明：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书体接线。

2、槽型光电开关接线

光电开关那个二管是发光二管，输出则是光敏三管，C是集电，E则是发射。

一般三管作开关使用时，通常都用集电作输出端。

一般接法：二管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。

接法：二管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三管工作点不正常，导致开关工作不可靠。
