湖北杭荣电气有限公司 收藏

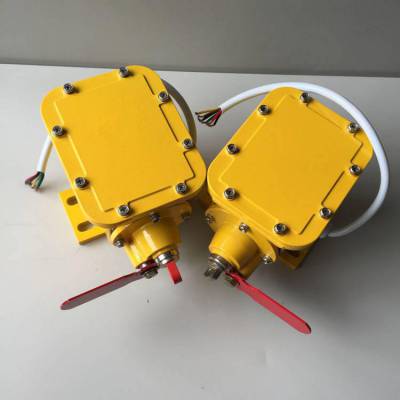

杭荣皮带输送设备纵向撕裂检测器SCPT-075-30

SCPT-075-30纵向撕裂控制器型号，包括以下型号的纵向撕裂：YHZL-A    ZL-B-II   SLKG-120-25

YPSL-A    YHZL-B-II  ZL-B-2   ZS1-G    KBZS1-12-T-TH     HQCL-2010TPK   YPZLD-10A  DB-100      HLSL-II   YHZL-B-I    XT-FSL    JDSL1-A   ZS-L  HLSL-I SL-I   ZL-B-1  HQSL-20GSK  XLZL-B  XLZL-Y   SR-ZXL    SLJC-DJIIB1000      ZL-B-II    HQSL-02GKH-A   SLKO-115JT等等

是仅有的，保量。山东振鸿为您竭诚服务，让每一位顾客享受好 的VIP的尊享待遇！！！

SCPT-075-30纵向撕裂控制器设备数据：

复位方式:手动复位

动作行程:20mm

限行程:25mm

触点数量:2个HQJ-15GW32-C微动开关

动作力:5kg

触点容量:AC380V/

:

可靠性:>106次

环境温度:-30℃~ 60℃;

相对湿度:不大于85

SCPT-075-30纵向撕裂控制器纵向撕裂控制器预防皮带发生纵向撕裂，将在 时间发出报警（纵撕发生1秒内）并停止皮带运行

外形设计点：

1.结构简单牢固、不需维护 2.铸铝外壳带防护层 3.整体式盖板,易于接线 4.大容量 触

工作原理:

成对安装在输送机皮带两侧,由两段乙烯外套的航空钢丝绳连接起来。绳的一端固定在支撑托架上,另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路,当物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时,即探测出故障。因为线绳的受力作用下,它把拉环轴向外拉出却使自销手柄向上弹起,此时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按,是机内的凸轮轴复位待开机。

使用说明:

1.撕裂开关设置在受料段胶带下缓冲托辊之间。

2.按上安装支架和撕裂开关,撕裂开关的拉环要与胶带边缘同,若度不够可在支架下加上垫铁或槽钢,测好度后再把支架与支座焊牢。

3.挂上拦索:一端穿过撕裂开关的拉环用索扣扣死,另一端穿过对方撕裂开关支架中间的圆孔待用。

4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起,但不能扣死要活动。

5.收紧双方支架中间孔内的拦索然后扣死索扣。

6.拦索的松紧:一般作用在0.9kg即可触发开关为宜。

7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。

SCPT-180-30T皮带纵向撕裂检测器门用于检测皮带的纵向撕裂事故
検出方式：导电硅橡胶压缩方式
安装位置：缓冲托辊之间
尺寸：皮带宽度600-2200mm
输出接点：检出1接点（容量AC250V 2A）
是一种在皮带输送机的溜落料口下方，当有异物贯穿皮带发生纵裂时能够及时检测出并能输出报警信号停止输送机。
由检出纵裂的传感部与输出检测信号的变换器部位构成。
变换器备能够检测传感器和电缆切断的断线报警信号，是一种性更的传感器。
根据溜落料口下方的缓冲托辊数配纵裂检测器。多个纵裂检测器可以串联到一个变换器上。

湖北杭荣电气有限公司SCPT系列皮带撕裂检测器的型号
SCPT-075-30t
SCPT-090-30t
SCPT-100-30t
SCPT-105-30t
SCPT-120-30t
SCPT-140-30t
SCPT-160-30t
SCPT-180-30t
