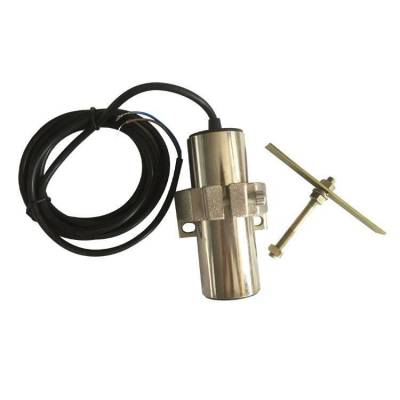

杭荣DS-AD速度开关24-240VAC

一、用途：DS-AD（交直通用）型速度开关(又名速度传感器、速开关、 旋转探测仪、打滑

开关)。结合了传感器的技术和早期速度传感器的实际应用历经数年研

发，率先在产品中实现了交流直流通用（ 24V-220V）的技术，并在产品电路中加

入了抗***元件，可以防止使用现场由于多条电缆线路之间互相***造成感应

电压从而导致速度开关无法工作的问题。本产品主要用于皮带输送机、提升机、螺旋

输送机、给料机、卸料阀、研磨机、破碎机、泵、离心干火机、搅拌机和除尘器等转

动设备，对皮带打滑、皮带断裂、卡转、慢转、转动轴剪切和过载、传动链(带)脱落

等机械故障能及时处理，起到保护设备减少损失的作用。

二、工作原理：

 DS-AD（交直通用）型速度开关安装在被传动轴旁，被传动轴装有检测片(参见安装示意图)。当电动机运转

时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。速度开关接收到检测片的均匀间隔脉冲

***，此时速度开关为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见电气接线图)交流接触器

主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时

检测片也随之慢转或停转，

DS-AD（交直通用）型速度开关将接收不到检测片的均匀间隔脉冲***。在工艺

时间内 (0.5~8秒)未接收到转动***，速度开关将由闭合状态转为断开，中间继电器也断开，交流接触器断开，在

0.5~8秒内及时停机，可靠的保护设备(此产品接收检测片转动***与电机大小无关)。

三、产品特点：

杭荣DS-AD速度开关24-240VAC

1、启动时间和检测时间分开！为了避开设备在启动时转

 速缓慢而设计的（启动时间为10秒），当设备正常运

 转后自动切换到检测时间设定（检测时间是人为设定

 0.5-8秒）！

2、宽电压设计24VDC-220VAC交直流两用！以适应不同

 场合的运用，可配置中间继电器24VDC-220VAC。

3、 H2检测距离增大到10mm改进以往距离短不可靠的问题!

4、 时间可调0.5秒！对转速设备有良好的保护作用！

四、技术参数：

工作电源： （ 24VDC-220VAC）

交直流两用 负载电流：

（ 继电器容量） ≤

缘电阻： ＞ 500MΩ 输出***：

开关量***

环境温度： -20℃ ~60℃

环境湿度： ≤ 90

外型尺寸： Φ30×90mm 重 量： 0.5Kg

： IP66 检测速度范围： 1~200 转/分

跳脱时间： 0.5-8 秒 响应时间： <2mS

检测间距 H2： ≤ 10mm 小工作距离 H1： ≥ 20mm

杭荣DS-AD速度开关24-240VAC
