防爆型EXPP跑偏开关说明书380V

一、详情介绍

防爆型EXPP跑偏开关说明书380V当运行中的胶带发生跑偏时，胶带边缘带支立辊旋转并挤压立辊使之倾斜，若立辊倾斜大于一动作角度时，立即发出一组开关信号，如立辊继续倾斜大于二动作角度时，则输出另一组开关信号，两组开关信号可分别用于告警或停机，胶带机恢复正常运行后，立辊自动复位
EXPP系列两跑偏开关可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

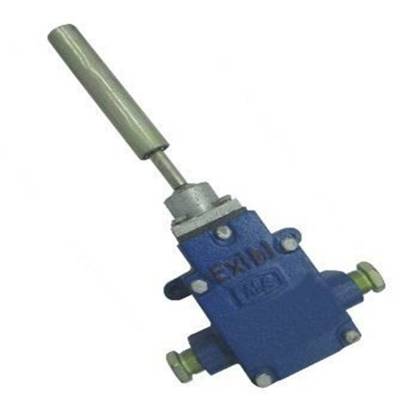

防爆型两跑偏开关EXPP

二、工作原理

跑偏开关安装在皮带输送机两侧，距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。挡轮的转动本体由上下二个轴承和耐磨筒体组成，可减少挡轮与皮带的摩擦。

当发生轻微跑偏事故时（15°），PNS-I型两级跑偏开关的组触点动作，发出事故预警信号。

当发生严重跑偏事故时（30°），PNS-I型两级跑偏开关的***组触点动作，可使输送机自动停车。

防爆型EXPP跑偏开关说明书380V

三、特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便，免维护

输出信号既可与现场设备联锁使用，也可送达微机控制系统

电源适应性广：24~380V（无源开关量）

防爆型EXPP跑偏开关说明书380V

四、技术指标

1. 额定电压：AC380V

2．额定电流：

3. 触点数量:二组独立的常开、常闭接点

4．外壳防护：DT型尘密外壳，

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm（10g）的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通讯接口：RS485地址编码 联网通讯（对后缀BM的型号有效）每30m胶带可安装跑偏开关一对（2台）

五、防爆型EXPP跑偏开关安装说明

1、EXPP型两级跑偏开关底座两边各有Ф12mm孔，在皮带机支架上钻Ф12mm孔，用M10×40mm螺丝紧固跑偏开关。如果选用安装支架，请将安装支架焊接固定在皮带机支架上，如安装示意图所示。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm（皮带带宽10%，详见安装示意图）。

3、安装距离：建议每50米安装一对(两台)跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡胶电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。
