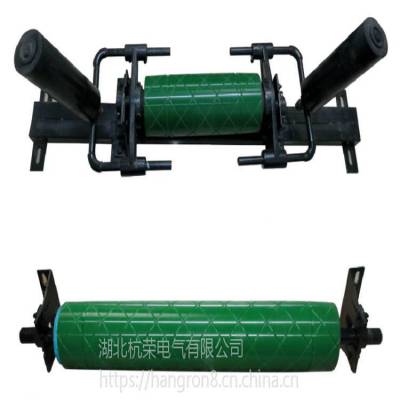

JYB型皮带自动纠偏装置

用途
1、用途 适用于带式输送机胶带纠偏，是支撑输送带及其上面的承载物料；并输送带稳定地 运行的装置部件。
2、工作条件：
a )环境温度为-20°C-6(TC;
b)煤矿井下空气成分应符合《煤矿规程》；
c)工作环境允许有淋水情况；
d)按照一般金属物搬运条件即可。
3、适用范围：
带式输送机带速1.5m/s~5m/s范围内，运量100T/h ~ 6500T/h ,工作载荷 2000N ,输送机倾角￡35。
4、执行：
Q/SL002-2008《煤矿用带式输送机调偏托棍技术条件》；
MT821-2006《煤矿用带式输送机托棍技术条件》；
MT113-1995《煤矿井下用非金属(聚合物)制品性能检验规范》。

结构
纠偏装置辊子采用资质轴承座和密制有缝焊接管焊接在一起，内部采用大游隙轴承、拉光轴和双层迷宫式密封结构，有度、密封性好、重量轻、使用寿命长等特点。安装指甲度连续可调，方便各种尺寸输送机机架。
工作原理
1、调偏纠偏装置用于承载上分支输送散物料，纠偏装置组槽型主要有25、30、35、45等四种。通常采用分为固接式机架和插接式机架两种。
2、纠偏装置依靠输送带和纠偏装置表面之间的摩擦力旋转。
所采用的技术方法是：他有纠偏装置筒，在纠偏装置筒内的中部设有轴承及摆动装置，两端设有轴承，两端轴承的内设有限制纠偏装置筒上下摆动、智能水平摆动的摆动套。当皮带偏离中心线时，纠偏装置两端的摩擦力失去平衡是的纠偏装置摆动，皮带运行方向与纠偏装置不再垂直，斜交的纠偏装置把皮带调回到中心路径上。
设计采用通用的外形尺寸。安装维修简便，对纠偏装置支架及其他部件加以改动。
安装、调试、操作
1、装置的安装应按照带式输送机总图要求，准确的安装到位，纠偏装置与皮带有足够的张力。
2、安装上装置时，带有斜轮的一边应朝皮带运行的反方向。
3、纠偏装置安装后，辊子应保持转动灵活。
4、安装时要求纠偏装置辊子上表面位于同一水平面上。
5、根据匹敌啊偏出情况可适当调整装置斜轮之间的宽度和倾斜角度。

纠偏原理
返回面用广通纠偏器在工作中因某种原因引起输送带跑偏时，假设输送赛道向左侧跑偏，如图所示，传送带接触到托辊左边锥体部分后，因锥体周边速度与托辊速度有一定的速差，托辊给输送带一个滑动摩擦力Fs，同时输送带给托辊一个反作用力Fs&＃39;,它与枢轴间窜在力臂S，使滚筒收到一个旋转力矩M：
