精品橱窗
| 品牌： | 杭荣 | 系列： | xs12jk-3p/y |
|---|---|---|---|
| 工作电压： | 220（V） V | 感应原理： | 电磁感应 |
| 感应范围： | 10MM以上 | 加工定制： | 是 |
| 负载功率： | 10W | 输出形式： | 常开 |
| 延时关闭时间： | 可调 | 适用范围： | 机械设备 |
| 货号： | xs12jk-3p/y | 订货号： | HRxs12jk-3p/y-12Y |
| 最小包装数： | 1 | 颜色： | 银色 |
| 规格尺寸： | OEM | 型号： | xs12jk-3p/y |

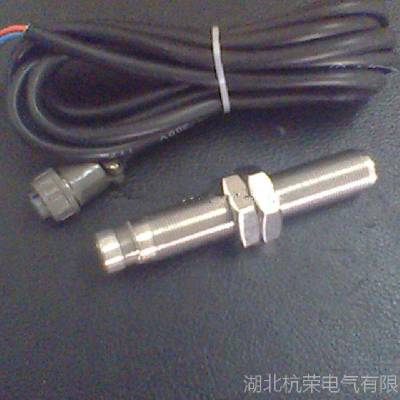

湖北杭荣、xs12jk-3p/y磁电式转速传感器
由于采用了工艺和材料，传感器灵敏度大大提，该传感器可与SZC 系列智能转速表配套。
传感器外壳为M16×1 不锈钢管,前端为φ3.5 纯铁，内装线圈等并由环氧树脂封装。 传感器引出线采用X12K4P 航空插头座，其插座部份经车圆后与不锈钢螺纹管封装，并将四个接线端接，因此插头引出线可接任意相邻二端。
参数:线圈电阻：380Ω左右
输出电压：（测量条件：发讯齿轮60 齿，发讯齿轮材料A3 钢，模数2，传感器端面距齿顶小于1mm），由于安装条件、材质等影响下列表格仅作参考。转速:rpm10 20 50 100 200 500 1000 2000 5000
输出电压（有效值）≥ 50mv 100mv 250mv 500mv 1v 2.5v 5v 8v 10v输出电压波形：渐开线齿轮——近似正弦波，若齿轮略有偏芯则为调幅正弦波；孔板、方齿等——正负脉冲。
齿轮材料
齿轮因采用导磁率强的金属材料
齿形
成渐开线齿形是 的齿形。用大模数的齿轮或用其他的齿形将会产生巨大的波形畸变，这将会妨碍测量。安装时要注意磁的中心应处在齿轮的中心位置上。
技术参数 1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～60?C
6、 输出形式：导线
7、外形尺寸：外径M16×1 总长120mm（总长可根据用户定制）
8、重量：约100g（不计输出导线）
外形图：
使用事项;
１、安装时传感器M16×1螺纹不得损伤起毛,六角螺母并紧后，不得松动。
２、安装时传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm,并希望能尽量减少间隙δ以提输出信号幅值。
由于采用了工艺和材料，传感器灵敏度大大提，该传感器可与SZC 系列智能转速表配套。
传感器外壳为M16×1 不锈钢管,前端为φ3.5 纯铁，内装线圈等并由环氧树脂封装。 传感器引出线采用X12K4P 航空插头座，其插座部份经车圆后与不锈钢螺纹管封装，并将四个接线端接，因此插头引出线可接任意相邻二端。
参数:线圈电阻：380Ω左右
输出电压：（测量条件：发讯齿轮60 齿，发讯齿轮材料A3 钢，模数2，传感器端面距齿顶小于1mm），由于安装条件、材质等影响下列表格仅作参考。转速:rpm10 20 50 100 200 500 1000 2000 5000
输出电压（有效值）≥ 50mv 100mv 250mv 500mv 1v 2.5v 5v 8v 10v输出电压波形：渐开线齿轮——近似正弦波，若齿轮略有偏芯则为调幅正弦波；孔板、方齿等——正负脉冲。
齿轮材料
齿轮因采用导磁率强的金属材料
齿形
成渐开线齿形是 的齿形。用大模数的齿轮或用其他的齿形将会产生巨大的波形畸变，这将会妨碍测量。安装时要注意磁的中心应处在齿轮的中心位置上。
技术参数 1、 输出波形：近似正弦波（≥50r/min时）
2、 输出信号幅值：50r/min时≥300mV
传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
3、 测量范围：50～5000Hz
4、 使用时间：连续使用
5、 工作环境：温度 -20～60?C
6、 输出形式：导线
7、外形尺寸：外径M16×1 总长120mm（总长可根据用户定制）
8、重量：约100g（不计输出导线）
外形图：
使用事项;
１、安装时传感器M16×1螺纹不得损伤起毛,六角螺母并紧后，不得松动。
２、安装时传感器铁芯和被测齿轮齿顶间隙 δ＝0.5mm,并希望能尽量减少间隙δ以提输出信号幅值。
