| 加工定制： | 是 | 品牌： | 湖北杭荣 |
|---|---|---|---|
| 型号： | RD-11-8-E | 种类： | 磁敏 |
| 材料： | 金属 | 材料物理性质： | 绝缘体 |
| 材料晶体结构： | 非晶 | 制作工艺： | 集成 |
| 输出信号： | 开关型 | 防护等级： | |
| 线性度： | 10（F.S.） | 迟滞： | 10（F.S.） |
| 重复性： | 100（F.S.） | 灵敏度： | 100 |
| 漂移： | 100 | 分辨率： | 10 |
| 最小包装数： | 10 | 订货号： | RD-11-8-E |
| 物料编号： | RD-11-8-E |

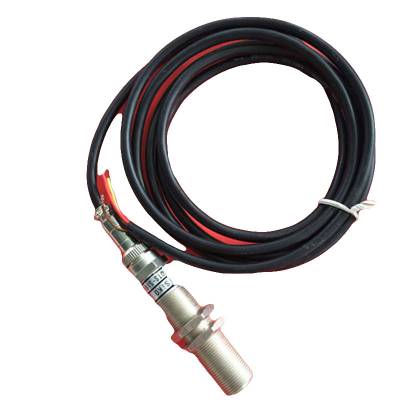

湖北杭荣RD-11-8-E速度开关｜速度传感器
电器接线:RD-11-8-E旋转探测仪、欠速开关和中间继电器串联使用(参见电气接线图)。中间继电器线圈耐压220V。 检测片:材料普通铁皮、叶片数量为2叶、检测片尺寸100×10×2mm。
工作原理 RD-II型旋转探测仪安装在被传动轴旁,被传动轴装有检测片(参见安装示意图)。当电动机运转时,通过传动装置驱使被传动轴转动,被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号,此时旋转探测仪为闭合状态,通过串接中间继电器的自保触头使交流接触器吸合(参见电气接线图)交流接触器主触头闭合使电机转动。当设备发生卡转,堵转、皮带打滑、传动带脱落故障时,被传动轴将慢转或停转,此时检测片也随之慢转或停转,
技术参数
工作电源:220VAC±15
负载电流:≤ 缘电阻:>500MΩ
输出信号:开关量信号
环境温度:-20℃~60℃
环境湿度:≤90
外型尺寸:Φ38×100mm
重 量:0.5Kg
:IP66
检测速度范围:1~200转/分
跳脱时间:3-17秒 响应时间:<2mS
检测间距H2:≤8mm
小工作距离H1:≥20mm
湖北杭荣RD-11-8-E速度开关｜速度传感器
湖北杭荣RD-11-8-E速度开关｜速度传感器
安装说明 的传动装置,如螺旋输送机、提升机、皮带输送机、拉链机、破碎机等都应在其被传动轴处(机器尾端)进行安装。
RD-11-8-E旋转探测仪、欠速开关不同于接近开关主要区别在于内部装有延时电路,它可根据被动轴不同的转速调整内部延时来达到保护设备的卡转、堵转、超载慢转、打滑、转动链(带)脱落,转动轴断裂等故障的目的。旋转探测仪安装在被动轴上,它是通过装在被传动轴上的检测片,利用电磁感应的原理给旋转探测仪均匀的脉冲信号,设备被动轴转动一圈要给旋转探测仪两个脉冲信号,旋转探测仪在单位时间里接收不到检测片发出的脉冲信号,旋转探测仪则判定设备已出现卡转、堵转、超载慢转、打滑、转动链(带)脱落,转动轴断裂等故障,此时旋转探测仪由闭合状态变为断开状态,而串接的中间继电器线圈也同时失电,继电器的触点出由常闭变为常开,从而发出报警信号或与电机联锁直接停机,达到保护设备的目的。
湖北杭荣RD-11-8-E速度开关｜速度传感器
我公司长期提供【湖北杭荣RD-11-8-E速度开关｜速度传感器】，如果您对我们的【湖北杭荣RD-11-8-E速度开关｜速度传感器】感兴趣，请随时拨打下方的电话，点击留言或QQ与我交谈。联系我时，请说明是在供应商网上看到的，谢谢！
