| 品牌： | HANGRONG杭荣 | 型号： | ZL-B-II |
|---|---|---|---|
| 额定电压： | 220-380（V） V | 超行程： | 100000 |
| 工作行程： | 10000 | 额定电流： | 3-5（A） A |
| 结构类型： | 微动式 | 开关类型： | 两开两闭 |
| 应用范围： | 输送机皮带 | 产品认证： | ce |
| 3C额定电压范围： | 440V以上 |

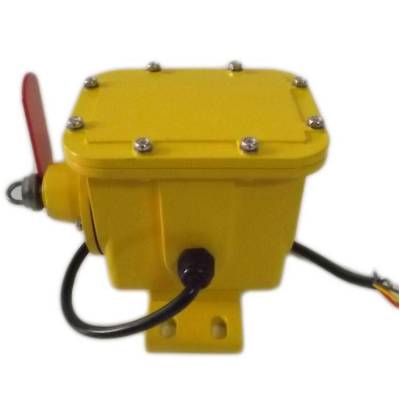

ZL-B-II纵向撕裂保护装置、纵向撕裂开关【本装置可以用于800米-1200米-1400米各种带宽】
工作原理和主要技术指标
型 号
ZL—A
ZL—B
开关触点数量
2常开、2常闭
开关触点容量
AC 380V 3A
控制箱供电电压
AC 220V 50HZ
防 护 等
复 位 方 式
手动按钮复位
使 用 环 境
工作温度：－30～40℃
相对湿度：≤90（25℃时）
工作原理及性能
1. ZL系列纵向撕裂监测装置由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路有延时功能。
2. 控制箱面板设有报警指示灯，当输送带发生撕裂时，控制电路接收感知器检测出的开关信号，发出报警和停机信号。
3. 该装置备以下特点：
（1）安装方便；
（2）检测元件感知器密封性较强，可在恶劣条件下使用；
（3）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂 报警功能
ZL-B-Ⅱ型纵向撕裂保护装置由感知箱和控制箱两大部分组成，感知器是纵向撕裂
的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱
接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。
纵向撕裂检测器用于带式输送机胶带纵向撕裂的保护。感知器安装在胶带下面，在胶带被异物划漏，破损情况下告警，胶带纵向撕裂属于恶性事故，任其发展将造成严重损失。本系列检测器可以对胶带运行进行连续监测，当纵向撕裂故障出现时，能及时发出停机信号，防止故障扩大
使用条件：1.海拔度于2000m
2.环境温度-35℃—60℃
3.相对湿度：不大于95％
4.：
5.供电电源：电控箱AC220V 50Hz
6.输出接点数量：一组转换触点
7.输出接点容量：AC220V
8.缘电阻：≤20MΩ
9.缘电压：AC1000V试验1分钟
10.可靠性：检测器无故障工作达三年
规格数据表
参数 型号 动作力 复归方式 输出控制信号延时范围参考重量ZL-B 9—196 手动安钮复位 —10S可调（调整YSADJ电位器
顺时针增大，逆时针减小） 18Kg带宽不同重量不同
纵向撕裂开关、防撕裂开关、YHDL-2、YHZL、ZL-A、ZL-B、ZL-B-II、YHZL-2、SL-A、SL-B、SLKG-200HL、PDSL-160K/HB、HFS-A、HFS-B，YPSL-A，YPZLD-10A、SLKG-120-25、FSZL、THZL-B-II
