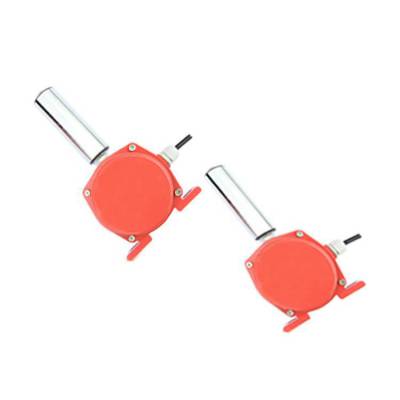

NKPK-12-30两跑偏开关又称防偏开关。用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可防止由皮带跑偏而产生的事故。本系列跑偏开关有两动作功能。一动作用于报警，二动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

工作原理

两跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两跑偏开关的 组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两跑偏开关的组触点动作，可使输送机自动停车。

特点

· 结构简单实用、性能

· 防尘、防震、防潮

· 体积小、重量轻、寿命长

· 安装方便，免维护

· 输出信号既可与现场设备联锁使用，也可送达微机控制系统

· 电源适应性广：24~380V

技术参数

安装说明

1、两跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一报警信号，3、4为常闭接点是二停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。
