杭荣 HFKPT1型 两跑偏开关 自动复位

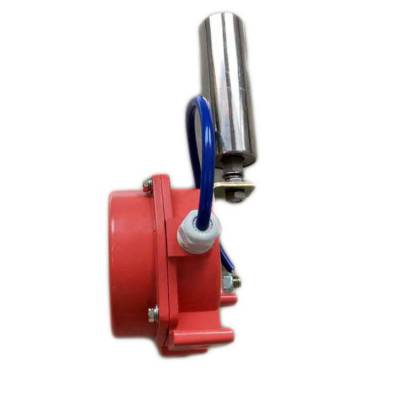

HFKPT1型两跑偏开关

一、HFKPT1型 两跑偏开关用途
     跑偏开关用于检测胶带的跑偏量和扭曲程度。可防止胶带边缘的损伤和因胶带跑偏而导致物料散落。是实现自动报警和停机的一种保护性开关。
二、型号及含义：

三、主要技术指标及参数

四、HFKPT1型 两跑偏开关安装与接线

（一） 安装方法（请参照图1

图1 跑偏开关安装图

1、跑偏开关应成对安装在胶带机两侧，其位置应使立辊轴线与胶带边呈垂直状且应胶带边位于立辊度的下1/3处为宜。
2、立辊距胶带边缘距离为胶带的自然跑偏量加上50—100mm为宜，用户也可以根据现场情况确定。
3、跑偏开关应安装在托辊组的近旁且避开调心托辊组为好。
4、本装置底座有两Φ13固定孔，用户用螺栓将其固定在安装支架的长形孔的中心，以便适当的调整位置。
5、安装支架采用现场焊接在胶带机的中间架上。
（二）接线方法
该产品配有1.5米六芯橡套电缆，芯线上配有标记号，用户可根据线号接线，其中：
1、2为一跑偏常开接点；
1、3为一跑偏常闭接点；
4、5为二跑偏常开接点；
4、6为二跑偏常闭接点；

图2 跑偏开关接线原理图

五、HFKPT1型 两跑偏开关订货须知
1、注明开关名称、型号、数量、供货期。
2、我厂备有跑偏开关安装支架，用户需用，请另行订购。
3、未注明动作角度的按一12°、二30°供货。
