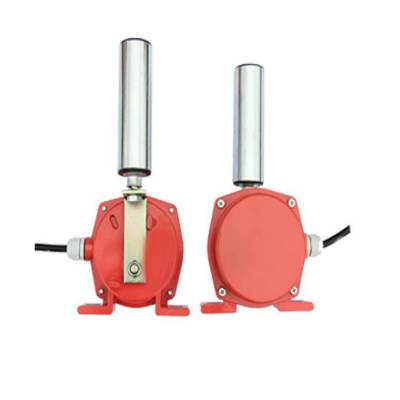

杭榮跑偏开关YG11-830-20

两跑偏开关用途：用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可防止由皮带跑偏而产生的事故。是实现胶带机控制的自动报警和停机的保护装置。

两跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚发生撕裂事故前发出报警信号以及进一步的自动停车。

能及时保护设备a、避免事故扩大化，达到保障、保护设备的目的。另外由于信号可发送控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于与调度的目的。

 杭榮跑偏开关YG11-830-20

工作原理

两跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两跑偏开关的 组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两跑偏开关的组触点动作，可使输送机自动停车。

特点

· 结构简单实用、性能

· 防尘、防震、防潮

· 体积小、重量轻、寿命长

· 安装方便，免维护

· 输出信号既可与现场设备联锁使用，也可送达微机控制系统

· 电源适应性广：24~380V

 杭榮跑偏开关YG11-830-20

技术参数

工作电压：24~380V

型号：

缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~60℃

环境湿度：＜90

重    量：2.5Kg

：

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-

动作力：50±10N

安装说明

1、两跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一报警信号，3、4为常闭接点是二停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、 选配件：安装支架。

2、防爆型的本厂有 书
