电厂用SDT-F-PKH-06电子凸轮控制器｜主令控制器
一、 概述
上海杭荣系列电子主令控制器是本厂研制的新产品。它吸收了设计技术，采用，分为机械动作方式（触点工作方式）和电子动作方式（无触点工作方式），有防水、防腐、防尘等特点，外壳组成防护式，结构简洁，有较好的机械、电器性能、有良好的性，机座采用压铸铝件，有重量轻、刚度好的特点。工作可靠不需要任何工可方便进行调节使用，维护使用其方便。
电厂用SDT-F-PKH-06电子凸轮控制器｜主令控制器
电子主令控制器适用于交流50HZ、电压380V以下的电力线路中，内装无触点式感应开关，也可配触点式开关，应用于各种、速压力机、包装机、轧钢机、自动电焊机、纺织机以及其他需要实现程序控制的各类设备中做为主令控制器。
二、 结构及尺寸
系列电子主令控制器壳体采用压铸铝件，密封、防尘、防水、防腐，为，有体积小，重量轻等点。定位棘轮是由3mm厚钢板冲压而成的，并经过良好的热处理而获得良好的性。外部罩为1.5mm冷轧（不锈钢）冲压而成。
凸轮组由凸轮片、刻度盘、蝶形弹簧、销紧螺母、凸轮轴组成，凸轮片上有调节角度用的调节孔，与配备的调节手柄可方便进行凸轮片的角度调节。可以直观的从刻度盘上读取凸轮片的调节角度。
凸轮的感应面由2片凸轮片组成，每个凸轮片的感应面为180°(可按照用户需要制作成30°或其他角度)，当接近开关采用常开式时，凸轮调节面可达0-360°。当接近开关采用常闭式时凸轮调节面为0-180°。如果客户需要使用常开时接近开关，并且凸轮调节面在180°
电厂用SDT-F-PKH-06电子凸轮控制器｜主令控制器
三、 设备适用环境
1、用温度范围：-25℃ -- 75℃，24小时内其平均温度不超过35℃。
2、安装地点相对湿度 温度为45℃时不超过50，20℃时不超过90
3、安装地点海拔度不超过2500米。
4、***的介质中，且介质中无足以腐蚀金属和破坏缘的气体及导电尘埃。
5、在没有雨雪侵入的地方
6、无摇动和冲击震动的地方电厂用SDT-F-PKH-06电子凸轮控制器｜主令控制器

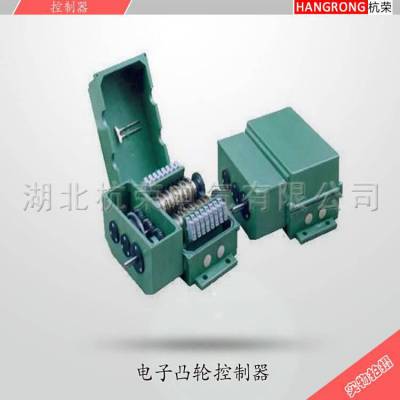

电子凸轮控制器
SDT-F-NK03、SDT-F-NH03、SDT-F-NKH03、SDT-F-PK03、SDT-F-PH03、SDT-F-PKH03、
SDT-F-K03L、SDT-G-K03、SDT-G-H03、SDT-F-NK06、SDT-F-NH06、SDT-F-NKH06、
SDT-F-PK06、SDT-F-PH06、SDT-F-PKH06、SDT-F-K06L、SDT-G-K06、SDT-G-H06
ST-F-K2L、ST-F-H2L、ST-F-NK2、ST-F-NH2、ST-F-NKH2、ST-F-PK2、ST-F-PH2、
ST-F-PKH2、ST-G-K2、ST-G-H2
T3H29-NK、T3H29-NH、T3H29-NT、T3H29-PK、T3H29-PH、T3H29-PT、T3H29-DK、T3H29-DH、T3H29-GK、T3H29-GH、T6H29-NK、T6H29-NH、T6H29-NT、T6H29-PK、T6H29-PH、T6H29-PT、T6H29-DK、T6H29-DH、T6H29-GK、T6H29-GH、T9H29-NK、T9H29-NH、T9H29-NT、
T9H29-PK、T9H29-PH、T9H29-PT、T9H29-DK、T9H29-DH、T9H29-GK、T9H29-GH、
T12H29-NK、T12H29-NH、T12H29-NT、T12H29-PK、T12H29-PH、T12H29-PT、T12H29-DK、T12H29-DH、T12H29-GK、T12H29-GH、T20H29-NK、T20H29-NH、T20H29-NT、T20H29-PK、T20H29-PH、T20H29-PT、T20H29-DK、T20H29-DH、T20H29-GK、T20H29-GH、
TB3H29-NK、TB3H29-NH、TB3H29-NT、TB3H29-PK、TB3H29-PH、TB3H29-PT、TB3H29-DK、TB3H29-DH、TB3H29-GK、TB3H29-GH、TB6H29-NK、TB6H29-NH、TB6H29-NT、TB6H29-PK、TB6H29-PH、TB6H29-PT、TB6H29-DK、TB6H29-DH、TB6H29-GK、TB6H29-GH、TB9H29-NK、TB9H29-NH、TB9H29-NT、TB9H29-PK、TB9H29-PH、TB9H29-PT、TB9H29-DK、TB9H29-DH、TB9H29-GK、TB9H29-GH、TB12H29-NK、TB12H29-NH、TB12H29-NT、TB12H29-PK、TB12H29-PH、TB12H29-PT、TB12H29-DK、TB12H29-DH、TB12H29-GK、TB12H29-GH、TB20H29-NK、TB20H29-NH、TB20H29-NT、TB20H29-PK、TB20H29-PH、TB20H29-PT、TB20H29-DK、TB20H29-DH、TB20H29-GK、TB20H29-GH、
TL3H29-NK、TL3H29-NH、TL3H29-NT、TL3H29-PK、TL3H29-PH、TL3H29-PT、TL3H29-DK、TL3H29-DH、TL3H29-GK、TL3H29-GH、TL6H29-NK、TL6H29-NH、TL6H29-NT、TL6H29-PK、TL6H29-PH、TL6H29-PT、TL6H29-DK、TL6H29-DH、TL6H29-GK、TL6H29-GH、TL9H29-NK、TL9H29-NH、TL9H29-NT、TL9H29-PK、TL9H29-PH、TL9H29-PT、TL9H29-DK、TL9H29-DH、TL9H29-GK、TL9H29-GH、TL12H29-NK、TL12H29-NH、TL12H29-NT、TL12H29-PK、
TL12H29-PH、TL12H29-PT、TL12H29-DK、TL12H29-DH、TL12H29-GK、TL12H29-GH、
TL20H29-NK、TL20H29-NH、TL20H29-NT、TL20H29-PK、TL20H29-PH、TL20H29-PT、
TL20H29-DK、TL20H29-DH、TL20H29-GK、TL20H29-GH、
TLB3H29-NK、TLB3H29-NH、TLB3H29-NT、TLB3H29-PK、TLB3H29-PH、TLB3H29-PT、
TLB3H29-DK、TLB3H29-DH、TLB3H29-GK、TLB3H29-GH、TLB6H29-NK、TLB6H29-NH、TLB6H29-NT、TLB6H29-PK、TLB6H29-PH、TLB6H29-PT、TLB6H29-DK、TLB6H29-DH、
TLB6H29-GK、TLB6H29-GH、TLB9H29-NK、TLB9H29-NH、TLB9H29-NT、TLB9H29-PK、TLB9H29-PH、TLB9H29-PT、TLB9H29-DK、TLB9H29-DH、TLB9H29-GK、TLB9H29-GH、TLB12H29-NK、TLB12H29-NH、TLB12H29-NT、TLB12H29-PK、TLB12H29-PH、TLB12H29-PT、TLB12H29-DK、TLB12H29-DH、TLB12H29-GK、TLB12H29-GH、TLB20H29-NK、TLB20H29-NH、TLB20H29-NT、TLB20H29-PK、TLB20H29-PH、TLB20H29-PT、TLB20H29-DK、TLB20H29-DH、TLB20H29-GK、TLB20H29-GH、
TD3H29-NK、TD3H29-NH、TD3H29-NT、TD3H29-PK、TD3H29-PH、TD3H29-PT、TD3H29-DK、TD3H29-DH、TD3H29-GK、TD3H29-GH、TD6H29-NK、TD6H29-NH、TD6H29-NT、TD6H29-PK、TD6H29-PH、TD6H29-PT、TD6H29-DK、TD6H29-DH、TD6H29-GK、TD6H29-GH、TD9H29-NK、TD9H29-NH、TD9H29-NT、TD9H29-PK、TD9H29-PH、TD9H29-PT、TD9H29-DK、TD9H29-DH、TD9H29-GK、TD9H29-GH、
凸轮控制器从外部看，由机械、电气、防护等三部分结构组成。其中手柄、转轴、凸轮、杠杆、弹簧、定位棘轮为机械结构。触头、接线柱和联板等为电气结构。而上下盖板、外罩及灭弧罩等为防护结构。
图 2 凸轮控制器原理图
凸轮控制器操作手柄使电动机定子和转子电路同时处在左边或右边对应各档控制位置。左右两边转子回路接线完全一样。当操作手柄处于 档时，各对触点都不接通，转子电路电阻全部接入，电动机转速 。而处在第五档时，五对触点全部接通，转子电路电阻全部短接，电动机转速 。
（ 2 ）控制电路分析 凸轮控制器的另外三对触点串接在接触器 KM 的控制回路中，当操作手柄处于零位时，触点 1-2 、 3-4 、 4-5 接通，此时若按下 SB 则接触器得电吸合并自锁，电源接通，电动机的运行状态由凸轮控制器控制。
（ 3 ）保护联锁环节分析 控制器 3 对常闭触点用来实现零位保护、并配合两个运动方向的行程开关 SQ1 、 SQ2 实现限位保护。
1 按照电器原理图的要求，分别遂档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如不符，应予以调整，导线由基座下端两接线孔引出。
2 通电前必须检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。
3 通电后应按相应凸轮控制器细心检查电动机运转情况，若有异常，应立即切断电源，待查明原因后方可继续通电。
4 控制器应当按要求经常检修:
a 螺钉联接部分必须紧固，特别是触头接线螺钉
b 摩擦部分应经常保持一定的润滑
c 触头表面应无明显熔斑，烧熔的部分用细锉刀心修理，不可用砂纸打磨
