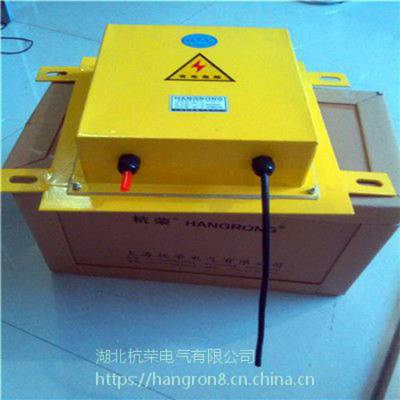

杭荣输送机堵塞检测器 XL-DS-Y DC24V  湖北DC24V溜槽堵塞传感器XL-DS-Y中心
XL-DS-Y堵塞检测器采用材料工制成，常被用于各类输送机的堵塞检测保护，有效防止物料的带电吸附、结晶、潮解等原因造成的物料堵塞、搭拱、粘壁等，可以，提运输效率。应用于冶金、电力、矿山、化工等行业的各类输送机上，并可以报警和停机信号，也可以于电机连接，用以排除堵塞故障。

产品名称：溜槽堵塞开关、溜槽堵塞传感器、溜槽堵塞检测器、溜槽堵塞检测开关、方型溜槽堵塞开关、方型溜槽堵塞检测器、门式结构溜槽堵塞开关
产品型号：XL-DS-Y
溜槽堵塞开关品牌：HANGRONG/杭荣
溜槽堵塞开关形状：方型
溜槽堵塞开关额定电压：DC24V
JSB/LDB-X门式结构溜槽堵塞检测保护装置，LDB-X溜槽堵塞检测保护装置
型号：XL-DS-Y
触点数量：2
触点容量： 24VDC 3A
工作角度：≥5º
限行程：60mm
开关可靠：常开 常闭
动作次数：10万
结构形成：门式
使用环境温度：-25º— 65ºC
复位方式：压簧自动复位
：

工作原理
该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料必须挤压活动门，并使之偏移而启动行程开关，发出告警或停机信号。排除故障后，活动门在压簧作用下自动复位。

结构特点
本检测器采用侧压活动门结构，故障排除后，压簧的推力使活动门自动复位；带防腐层的铸铝外壳重载微型开关触点灵敏度，作用力只需0.9kg即可触发开关机内选用行程开关，动作灵敏、可靠性。

技术参数
动作角度5°，限角度10°。
接点容量：1A/125（DC）；
          /250V或380V（AC）。
壳体：防尘、防腐、防雨。
：。
触点个数：1个常开和1个常闭
                （可根据用户需要增加开关个数）
开关可根据用户需要接成常开或常闭形式。
环境温度：-20～60℃。

溜槽堵塞开关带式输送机散料输送系统中，溜槽堵塞是较为常见的现象，因此经常需要停机后由现场对溜槽进行疏通处理，影响正常，增加工人的劳动强度、造成不必要的损失。
溜槽堵塞开关，可用于物料运输系统中，有效排除由于物料的潮解、带电吸附、结晶等原因造成的堵塞、粘壁、搭拱等故障，可以，提运输效率。本产品应用在冶金、电力、矿山、化工等行业。

安装与接线
（一）安装方法：
1、在溜槽侧壁一适当位置开240×260长方口；
2.然后在开口上方约100~200mm处，溜槽内壁焊接一块长300mm左右的挡板，以防大块物料落下直接冲击活动门发生误动作；
3.再用随机所配橡胶板将开口完全覆盖、封闭。
4.将本装置用M10×25螺栓紧固在弯角件上即可。






（二）安装要领及主要事项
1、本系列可两个为一组，安装于溜槽相对的并且不受物料冲击的两个侧壁上，度根据用户需要而定。一般安装在溜槽底部向上三分之二度为宜。
2、本系列产品装置也可用四个分两组使用，一组安装在溜槽侧壁从底算起三分相对度，作为轻度堵塞检测。用于接振打装置信号，当溜槽发生堵塞时，振打装置接收到信号后，便开始振打；另一组安装底部三分之二处，作为重度堵塞时输出停机信号。
杭荣输送机堵塞检测器 XL-DS-Y DC24V  湖北杭荣是一家从事溜槽堵塞开关传感器的，这里云集了型号众多的溜槽堵塞开关：有圆形溜槽堵塞开关、方型溜槽堵塞开关、门式结构溜槽堵塞开关、防爆溜槽堵塞开关、耐温溜槽堵塞开关、数显式溜槽堵塞开关，这款XL-DS-Y型溜槽堵塞开关是一款方型的数显式溜槽堵塞开关，它有如下结构特点：
1.安装方便；
2.外壳防腐等，密封性好；
3.壳体表面京喷塑处理，性强；
4.开光量输出；
5.采用可编程控制原理，可自行设置报警值，报警延时等参数；
6.LED数码显示；
7.线性检测，灵敏度；
8.检测各种物料；
9.操作简单，维护方便。
