湖北杭荣SJK-B速度监控仪（输送带速度检测器）

SJK-B速度监控仪（输送机速度检测器）

产品描述：

 SJK-B型速度监控仪适用于带式输送机运行中胶带速度的实时检测。对超速和失速（打滑）均可给出监控信号。也可检测改向滚筒（即从动滚筒）的转速，转速下降时（即胶带失速）给出相应的信号。

本机已应用于冶金、电力及化工等有带式输送机的行业，是重要的保护设备。


技术参数 ：

         1.使用环境条件

 a） 环境温度  –5℃～40℃

b） 相对湿度  不大于85％

            （25℃时）

 2.工作电压   AC 220V±10％ 50Hz

 3.整机功耗   不大于20Ｗ

 4.检测范围   带速：0～9.99 m/S

           转速: 0～70 r/S

 5.延时时间   开机延时0～120 S

                    （连续可调）

 6.触点数量   常开二组、常闭二组

 7.触点容量   AC 380V 3A

 8.   IP44（控制箱） （传感头） 符合GB4208-93（等同于529-89）

工作原理：
        湖北杭荣SJK-B速度监控仪（输送带速度检测器）

         以带速检测传感头为例加以说明。随着胶带的运行，利用光电检测原理，传感头将带速转换成脉冲信号输入到控制单元，整形后送入计数电路，并与予置数值（带速或转速）进行比较。若计数值大于或等于予置数值时，控制执行电路的继电器吸合（此时绿灯亮）；反之，若计数值小于予置数值时，继电器释放（红灯亮）。计数值由LED数码管显示，实时监视带速或转速。轴速检测是在轴端加检测体（感应轮），传感头检测到与转轴同步旋转的检测体，形成脉冲信号送到控制箱，经内部电路处理，将该时的转速值显示出来。监控方式同带速传感头。原理参见图2。

本机的两种传感头工作原理基本相同。控制部分由于选用了CMOS数字集成电路，能力强，工作，测速度。显示电路选用亮度数码管，显示直观，有利于现场对带速或转速的监控。

结构特点：

 湖北杭荣SJK-B速度监控仪（输送带速度检测器）

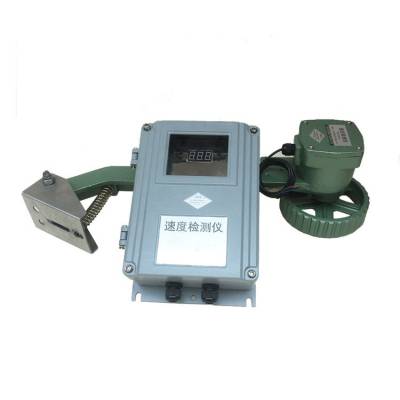

            1.本机由控制箱和传感头组成,。传感头分为两种形式：

      a） Ⅰ型为感应式传感头，采用非接触式检测方式，可监测改向滚筒转速；

 b） Ⅱ型为光电式传感头，安装在下行胶带上面，监测胶带运行速度。

    2. 控制箱采用内外箱结构，提了防护性能

    3.Ⅱ型传感头壳体采用铝合金铸造，密封性能好，可在浸水状态下工作（试验48h）

    4.壳体表面采用静电喷塑涂覆工艺，涂层均匀，附着力强，耐老化
