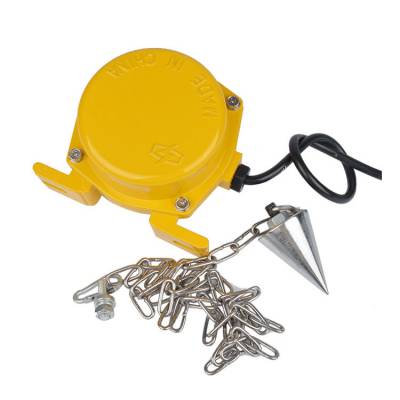

GHLL-II型料流检测装置

GHLL-II型料流检测装置 ( )
 一、概述

湖北杭荣GHLL-II型料流检测装置用于对胶带运输机输送物料的检测，可发出有载运行信号。如与洒水装置连接，可实现对物料的自动洒水功能 本装置也可适用于双向运行的胶带机
二、型号含义
GH-单位代号
 LL-产品代号
口-产品序号
三、技术参数
1、使用环境条件
a.环境温度 -20℃～50℃
b.相对湿度 不大于85
 2、参数见下数 动作角度(双向) 触点数量 常开 常闭 触点容量 可靠性 重量(kg) ±20o 1 AC380V 1P55 >106次 9  湖北杭荣GHLL-II型料流检测装置

 四、结构特点
 1、对于胶带较宽、带速较时采用门式支架安装。
 2、如胶带较窄、速度较时可采用单臂式支架；
 3、采用链球与物料接触减少了物料对检测器的直接冲击，延长了使用寿命；
4、若选用单臂式支架架，横梁在箭头指向处断开，横梁与支臂交接处加一斜拉角钢.
五、工作原理

湖北杭荣GHLL-II型料流检测装置

GHLL型料流检测装置采用下垂链环与物料接触的检测方式。当胶带运送物料时，物料推动链球并带动摆臂向一侧偏移，若偏移角度大于20o,内部开关启动，输出一组开关信号。
六、安装调整
1、采用门式支架安装时，将检测固定于横梁上；
2、链球度可视现场情况确定；
3、本装置开关转换角度20o ,对有倾角的胶带机可适当调整安装角度；
4、对于单臂式安装可参照门式安装方式。
七、接线方法
检测装置已配3芯橡套电缆，长2mm，芯线配有线号。
八、维护保养
 1、定期检查紧固有否松动；
2、链条检查紧固有否松动； 　
